Quali tipi di attrezzature antincendio ci sono?

Ogni anno, i vigili del fuoco negli Stati Uniti rispondono a oltre 1,3 milioni di incendi che causano collettivamente oltre 15 miliardi di dollari in danni alla proprietà diretta. Dietro ciascuno di questi incidenti si trova un filo conduttore: la presenza - o l'assenza - di apparecchiature antincendio corrette, installate e mantenute. Da un estintore portatile compatto in un armadio del server a un sistema di diluvio in schiuma su vasta scala che protegge una raffineria di petrolio, le scelte sono vaste, tecniche e altamente regolate. Comprendere quale categoria di attrezzature antincendio si adatta al rischio non è più una preoccupazione di nicchia riservata agli ingegneri della protezione antincendio; È una decisione di approvvigionamento di base, gestione dei rischi e conformità che ogni gestore delle strutture, responsabile della sicurezza e proprietario dell'edificio deve padroneggiare.

L'attrezzatura antincendio rientra in cinque categorie funzionali: (1) sistemi di rilevamento e allarme che identificano gli incendi e avvertono gli occupanti, (2) prodotti passivi di protezione antincendio che limitano la diffusione del fuoco attraverso la costruzione, (3) sistemi di soppressione attiva che estinguono o controllano il fuoco, (4) appliance a fuoco portatili a fuoco portatili.

All'interno di ciascuna categoria, dozzine di sottotipi, tecnologie e standard di installazione competono per il budget e l'attenzione. Una torre per uffici potrebbe aver bisogno di rilevatori di fumo indirizzabili, segni di uscita fotoluminescenti, irrigatori a tubi bagnati e estintori di classe K nella sua caffetteria, mentre un magazzino a batteria al litio richiede campionamento dell'aria di avvertimento precoce, soppressione degli agenti puliti e barriere termiche. Le sezioni seguenti sezionano ogni importante classe di attrezzature antincendio, spiegano come ciascuna viene testata ed elencata e forniscono tabelle decisionali per aiutare a abbinare la tecnologia giusta al pericolo.

Sommario

1. Sistemi di rilevamento e allarme

2. Prodotti passivi di protezione antincendio

3. Sistemi di soppressione attivi

4. Appliance portatili antincendio

5. Comunicazione e illuminazione di emergenza

6. Requisiti di ispezione, test e manutenzione

Sistemi di rilevamento e allarme

I sistemi di rilevamento e allarme rilevano calore, fumo o fiamma, quindi inviare segnali udibili, visivi o dati agli occupanti e alle stazioni di monitoraggio; vanno dagli allarmi di fumo a singola stazione ai pannelli indirizzabili multi -loop legati al monitoraggio basato su cloud.

I codici di sicurezza della vita moderni riconoscono quattro tecnologie di rilevamento primarie. Gli allarmi di fumo a ionizzazione usano una piccola fonte radioattiva per ionizzare l'aria tra due piastre; Quando le particelle di fumo interrompono la corrente, l'allarme attiva. Rispondono più rapidamente agli fuochi fiammeggianti rapidi con piccole particelle di fumo, come quelle prodotte dalla bruciatura di carta o liquidi infiammabili. Gli allarmi di fumo fotoelettrici impiegano una fonte di luce e un fotosensore; Il fumo che entra nella camera spargi la luce sul sensore. Excel nel rilevare incendi fumanti tipici del moderno rivestimento o cablaggio in PVC surriscaldato. I rilevatori di calore a temperatura fissa si attivano quando la temperatura ambiente raggiunge una soglia preimpostata, in comune 135 ° F o 194 ° F, rendendoli ideali per cucine o garage in cui il vapore o lo scarico causerebbero allarmi fastidiosi. La velocità di aumento dei rilevatori di calore si innesca quando la temperatura aumenta più rapidamente di 12-15 ° F al minuto, catturando incendi in rapido sviluppo prima che venga raggiunta la soglia di temperatura assoluta.

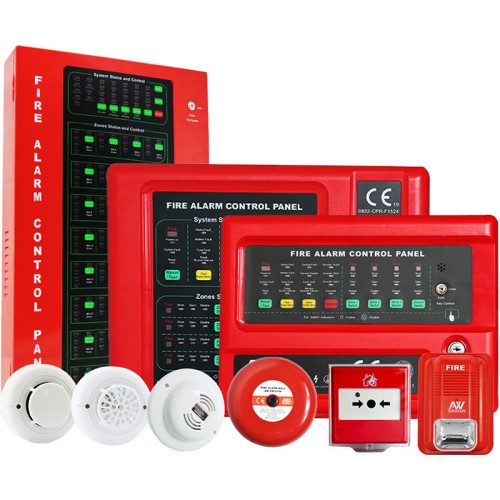

I sistemi avanzati integrano questi sensori in pannelli di controllo degli allarmi antincendio indirizzabili (FACP) . Ogni dispositivo riporta un identificatore univoco, consentendo ai tecnici di individuare la posizione esatta di un allarme. I rilevatori di analogici indirizzabili vanno oltre trasmettendo i valori del sensore in tempo reale, consentendo la compensazione della deriva e l'avvertimento precoce prima che la soglia di allarme venga violata. Le grandi strutture in stile campus possono distribuire i sistemi di rilevamento del fumo (aspirante) che attirano l'aria attraverso i tubi in una camera laser centrale, ottenendo il rilevamento di 30-1.000 volte più veloce dei rilevatori di tipo spot. Per i data center di alto valore, l'apparato di rilevamento del fumo molto precoce (VESDA) può identificare la combustione incipiente prima che appaia il fumo visibile, innescando risposte in scena come indagine locale, innesco dell'irrigatore pre -azione o rilascio di agenti puliti.

I criteri di selezione possono essere riassunti nella seguente matrice decisionale.

Prodotti passivi di protezione antincendio

I prodotti passivi di protezione antincendio sono incorporati nella struttura e includono pareti, pavimenti, porte, smorzatori, guarnizioni di penetrazione e rivestimenti di penetrazione che compartono il fuoco e mantengono l'integrità strutturale senza intervento umano.

Le valutazioni di resistenza al fuoco, espresse in ore (ad es. 1 ora, 2 ore), sono determinate da test standardizzati come ASTM E119 o UL 263, in cui gli assiemi sono esposti a una curva di temperatura del tempo che raggiunge i 1.000 ° F a 5 minuti e 2.000 ° F a 4 ore. Gli assemblaggi da wallboard di gesso a livello di incendio ottengono valutazioni da 1 a 4 ore mediante il gesso di tipo X di tipo C e l'isolamento in fibra minerale. Le porte antincendio sono classificate come (3 ore), B (1,5 ore) o C (0,75 ore) e devono essere auto -chiusure e aggraziati positivi. Gli smorzatori di incendio installati nei condotti HVAC impediscono la diffusione del fuoco attraverso i sistemi di manipolazione dell'aria; Sono testati sotto UL 555 e devono chiudere entro 15 secondi dall'attivazione del collegamento fusibile a 165 ° F o 212 ° F.

Le penetrazioni dei cavi e dei tubi sono un punto debole. I sistemi di firestop utilizzano sigillanti intumescenti, mortai di incendio o dispositivi meccanici che si espandono quando esposti al calore, sigillando i vuoti creati per fusione di condotti di plastica o isolamento. I rivestimenti intumescenti a pellicola sottile applicati all'acciaio strutturale possono aggiungere 1-3 ore di resistenza al fuoco gonfiando fino a 50 volte il loro spessore originale, isolando l'acciaio da temperature critiche superiori a 1.100 ° F. Le strutture di parcheggio al di sotto si basano spesso sui sistemi di incolpamento in cemento o tabellone per mantenere la capacità del carico durante un incendio prolungato.

Una lista di controllo delle specifiche pratiche per i prodotti passivi è la seguente.

Sistemi di soppressione attivi

I sistemi di soppressione attiva scaricano acqua, schiuma, gas o sostanze chimiche a secco per sopprimere o estinguere un incendio; I tipi principali sono tubi bagnati, tubi asciutti, pre -azione, diluvio, acqua in schiuma, agenti puliti gassosi e sistemi di nebbia d'acqua, ciascuno governato da specifici standard NFPA.

I sistemi di irrigazione per tubi bagnati sono riempiti permanentemente con acqua sotto pressione e sono la scelta predefinita per uffici, hotel e spazi al dettaglio. Quando una testa di irrigazione si fonde alla sua temperatura nominale (in genere 155 ° F), l'acqua scorre immediatamente. I sistemi di tubi a secco impiegano aria pressurizzata nei tubi, rilasciando acqua solo dopo che la pressione dell'aria scende quando si apre una testa. Sono essenziali per magazzini non riscaldati o garage per prevenire il congelamento. I sistemi pre -azione aggiungono un passaggio di rilevamento; Un allarme antincendio deve innanzitutto innescare una valvola del solenoide per inondare i tubi, riducendo lo scarico accidentale in data center o musei. I sistemi di diluvio utilizzano ugelli aperti e un sistema di rilevamento separato per inondare contemporaneamente un'intera zona, proteggendo aree ad alto rischio come hangar aeromobili o cantieri del trasformatore.

I sistemi di irrigazione d'acqua in schiuma generano film acquosi che formano schiuma (AFFF) o schiuma resistente all'alcool (AR AFFF) per coprire gli incendi liquidi infiammabili, prevenendo la reignazione. Sono comuni nelle raffinerie petrolchimiche e nei depositi di stoccaggio del carburante. Sistemi di agenti puliti come FM 200, novec 1230 o gas inerti come IG 541 sopprimono il fuoco riducendo l'ossigeno o interrompendo la reazione a catena di combustione senza danneggiare l'elettronica. I sistemi di nebbia d'acqua scaricano goccioline sottili di diametro inferiore a 1.000 micron, fiamme di raffreddamento e spostamento di ossigeno, utilizzando il 50-90 % in meno di acqua in meno rispetto agli irrigatori tradizionali, ideali per edifici del patrimonio o navi da crociera.

I parametri di selezione includono la classificazione dei pericoli, l'adeguatezza dell'approvvigionamento idrico, le normative ambientali e le considerazioni di pulizia.

Appliance portatili antincendio

Gli elettrodomestici portatili sono costituiti da estintori portatili o ruote, coperte di fuoco e piccole bobine per tubi flessibili che gli occupanti possono distribuire immediatamente; Sono classificati per il tipo di fuoco che si estingue (A, B, C, D, K o F) e l'agente estintivo utilizzato.

Estintori (Classe A) Materiali di combustione fresca e sono adatti per incendi in legno, carta e tessuti. Gli estintori in schiuma (Classe A e B) formano una coperta su liquidi infiammabili, prevenendo il rilascio di vapore. L'anidride carbonica (classe B e C) gli estintori spostano l'ossigeno e non lasciano residui, rendendoli ideali per i quadri elettrici. Gli estintori chimici a secco interrompono la reazione a catena di combustione e sono versatili (Classe A, B, C), ma lasciano polvere corrosiva che richiede la pulizia. Gli estintori chimici a umido (classe K) spruzzano una nebbia fine che reagisce con gli oli da cucina per formare uno strato insaposo, usato nelle cucine commerciali. Gli estintori per agenti puliti usano Halotron o Fe 36 per gli incendi di classe C nei data center. Le coperte di fuoco soffocano piccoli vestiti o incendi per cucinare e sono obbligatori nei laboratori che gestiscono solventi infiammabili.

Selezione e posizionamento Segui il principio 'Triangolo di fuoco ' - combustibile, calore, ossigeno - e la regola della distanza di viaggio in NFPA 10. Le occupazioni di pericolo di luce richiedono estintori a distanza di distanza di 75 piedi; pericolo ordinario entro 50 piedi; Pericolo extra entro 30 piedi. Extinguishers su staffe o in armadi a 3,5–5 piedi sopra il livello del pavimento in modo che la maniglia sia accessibile alle persone con disabilità. Fornire una segnaletica che identifica la classe estintore e i pittogrammi che mostrano i tipi di incendi per i quali è approvata. La manutenzione annuale include controlli di pressione, ispezione del perno di trazione e test idrostatici ogni 5 o 12 anni a seconda del materiale del cilindro.

Comunicazione e illuminazione di emergenza

La comunicazione e l'illuminazione di emergenza comprendono i sistemi di evacuazione vocale, le piattaforme di notifica di massa, i segni di uscita e l'illuminazione di uscita che rimangono utilizzabili durante i guasti di alimentazione, garantendo che gli occupanti ricevano istruzioni chiare e possono uscire in modo sicuro.

I sistemi di comunicazione di allarme vocale di emergenza (EVAC) sostituiscono la musica di sottofondo e forniscono messaggi in scena come 'Indagare suonaggi sul pavimento 3 ' seguito da 'evacua solo il pavimento 3. ' Devono soddisfare gli standard di intelligibilità (0,7 Scala di intelligibilità comune) e fornire 24 ore di potenza di standby più 15 minuti di operazione di allarme. I sistemi di notifica di massa (MNS) si estendono oltre gli eventi di fuoco per includere meteorologi, sparatutto attivo o rilasci di materiali pericolosi, integrazione di SMS, e -mail, avvisi desktop e altoparlanti vocali giganti esterni.

I segni di uscita devono essere visibili da qualsiasi punto di un corridoio di accesso di uscita e devono rimanere illuminati per almeno 90 minuti dopo la perdita di potenza. I segni di uscita a LED consumano il 90 % in meno di energia rispetto a Incandescente e negli ultimi 10-25 anni. L'illuminazione in uscita deve fornire 1 media a footcandle e 0,1 minimo del piede lungo il percorso di uscita. I sistemi di batterie centrali possono alimentare più dispositivi, mentre le unità autonome utilizzano batterie al nichel o al litio interno. I segni di uscita fotoluminescenti assorbono la luce ambientale e brillano per ore senza energia elettrica, ideale per applicazioni di retrofit.

Requisiti di ispezione, test e manutenzione

Tutte le attrezzature antincendio devono essere ispezionate, testate e mantenute in un programma definito ai sensi della NFPA 25 per i sistemi a base d'acqua, NFPA 72 per il rilevamento e l'allarme, NFPA 10 per estintori e NFPA 101 per l'illuminazione di emergenza, con documentazione digitale per dimostrare la conformità.

Le ispezioni sono controlli visivi: pressioni di calibro, garantendo che l'accesso non sia ostacolato, confermando che gli indicatori a LED sono illuminati. Il test prevede il funzionamento funzionale: l'acqua di rafforzamento degli ispettori dell'irrigatore di test, l'attivazione dei rilevatori di fumo per verificare la trasmissione degli allarmi o la conduzione di test di scarico della batteria di 90 minuti sull'illuminazione di emergenza. La manutenzione include la sostituzione o la revisione: estintori che stampicano, rilevatori ricalibranti, cilindri di test idrostatici. Le frequenze vanno da settimanali (valvole di controllo) ai trimestrali (dispositivi di allarme dell'irrigazione) a annuali (test di sensibilità del rivelatore completo) a cinque anni (ispezione dei tubi di irrigazione interna).

Un sistema di gestione della manutenzione di manutenzione digitale (computerizzato) semplifica il processo pianificando automaticamente le attività, registrando le date di completamento e generando report di conformità. I tag Asset codificati QR consentono ai tecnici di scansionare e aggiornare lo stato nel campo. La mancata mantenimento delle attrezzature può annullare la copertura assicurativa o portare alle citazioni dell'OSHA; Pertanto, assegnare un responsabile della sicurezza antincendio designata con autorità di bilancio e responsabilità di reporting esecutivo.

Riepilogo

Dal più piccolo allarme antincendio a ionizzazione a un monitor di diluvio in schiuma da 5.000 gpm, le attrezzature antincendio costituiscono un ecosistema integrato progettato per rilevare, contenere ed estinguere incendi proteggendo la vita e la proprietà. Comprensione delle cinque categorie funzionali - detezione, protezione passiva, soppressione attiva, elettrodomestici portatili e comunicazione di emergenza - i gestori delle strutture di emergenza per abbinare la tecnologia a pericolo, rispettare i codici in evoluzione e fornire una riduzione quantificabile del rischio. L'ispezione regolare, i test e il miglioramento continuo convertono le spese in conto capitale in perpetue prestazioni di sicurezza, garantendo che quando la sveglia successiva suona, il risultato è controllato e la perdita è minima.
